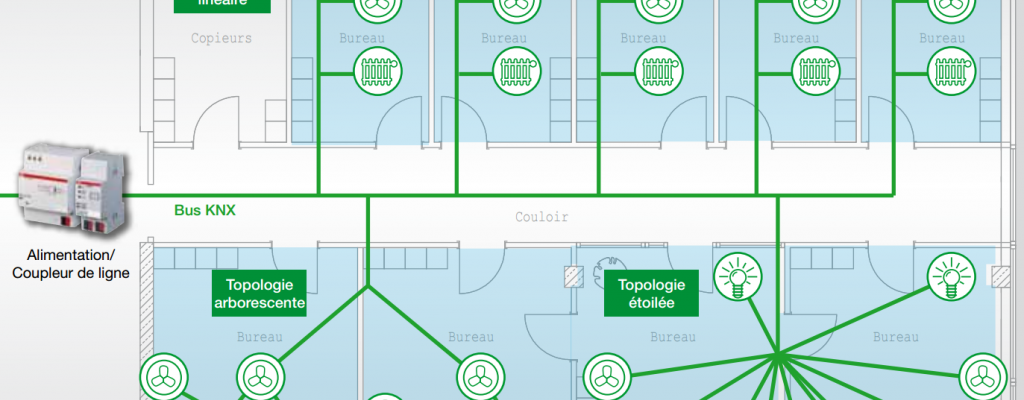

Les modules KNX sont raccordé par le bus KNX (vert, standardisé Eib-YSTY 2x2x0.8). Les modules peuvent être raccordés de façon linéaire, en étoile ou en arbre. La paire de câble rouge/noire est à raccorder sur les wago rouge/noir. L’alimentation KNX qui alimente le bus est à protéger par un disjoncteur (2A minimum).
Les équipements à piloter sont à câbler directement vers le tableau électrique sur les modules KNX de pilotage (3G pour les éclairages, prises… ; 4G pour les volets, stores… ; 2G pour le contact des motorisations).
La phase sortant de chaque disjoncteur est distribuée vers les sorties correspondant aux équipements à piloter qui sont à protéger par le disjoncteur. Le câblage KNX n’a pas d’impact sur la distribution des disjoncteurs.
Les interrupteurs et les détecteurs de mouvement sont raccordés uniquement au bus KNX.
La passerelle KNX IP nécessite une alimentation auxiliaire 24V DC à raccorder à l’auxiliaire de l’alimentation KNX.
